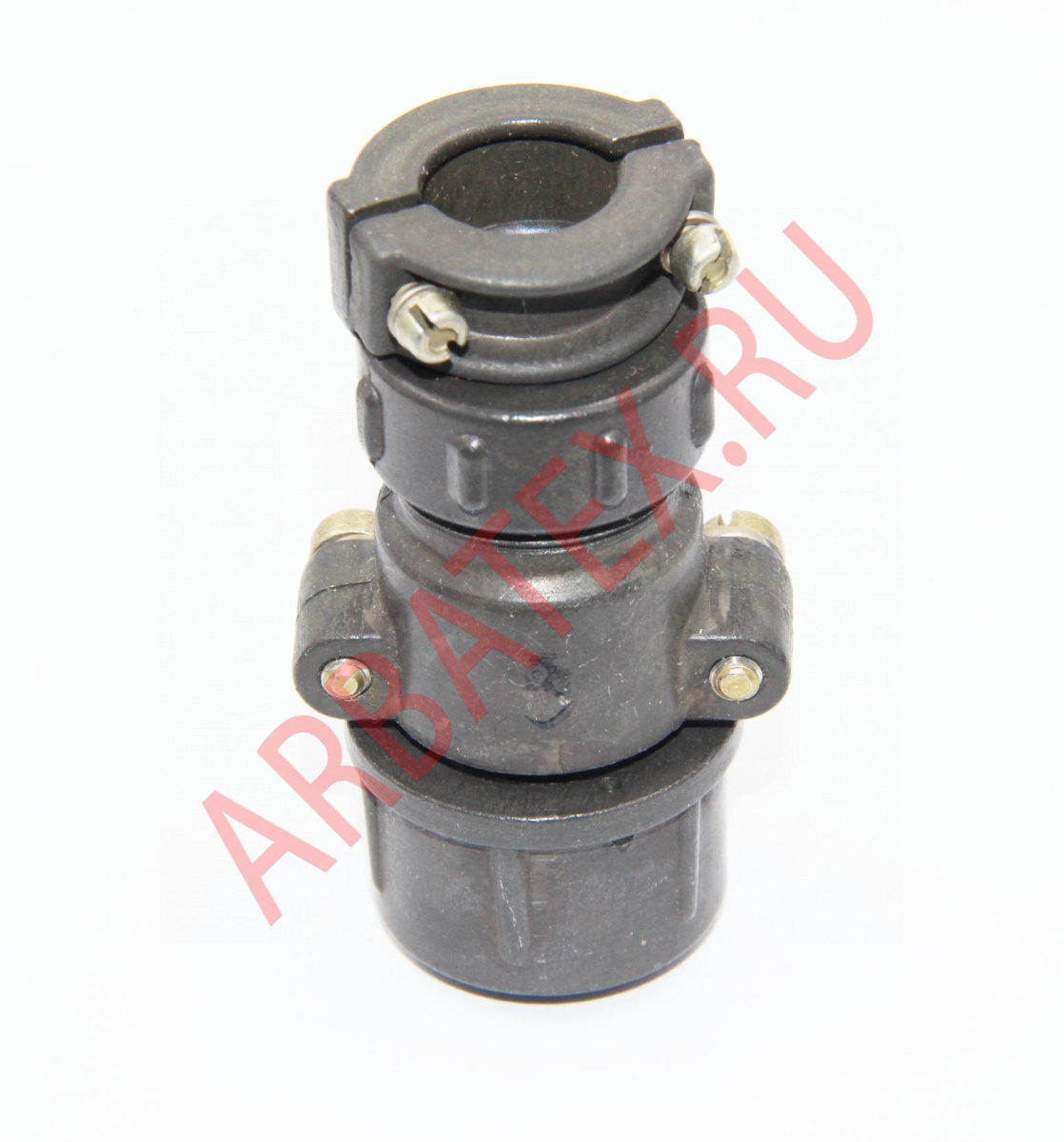

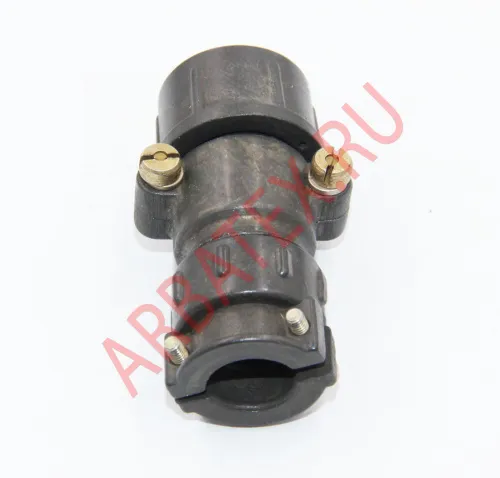

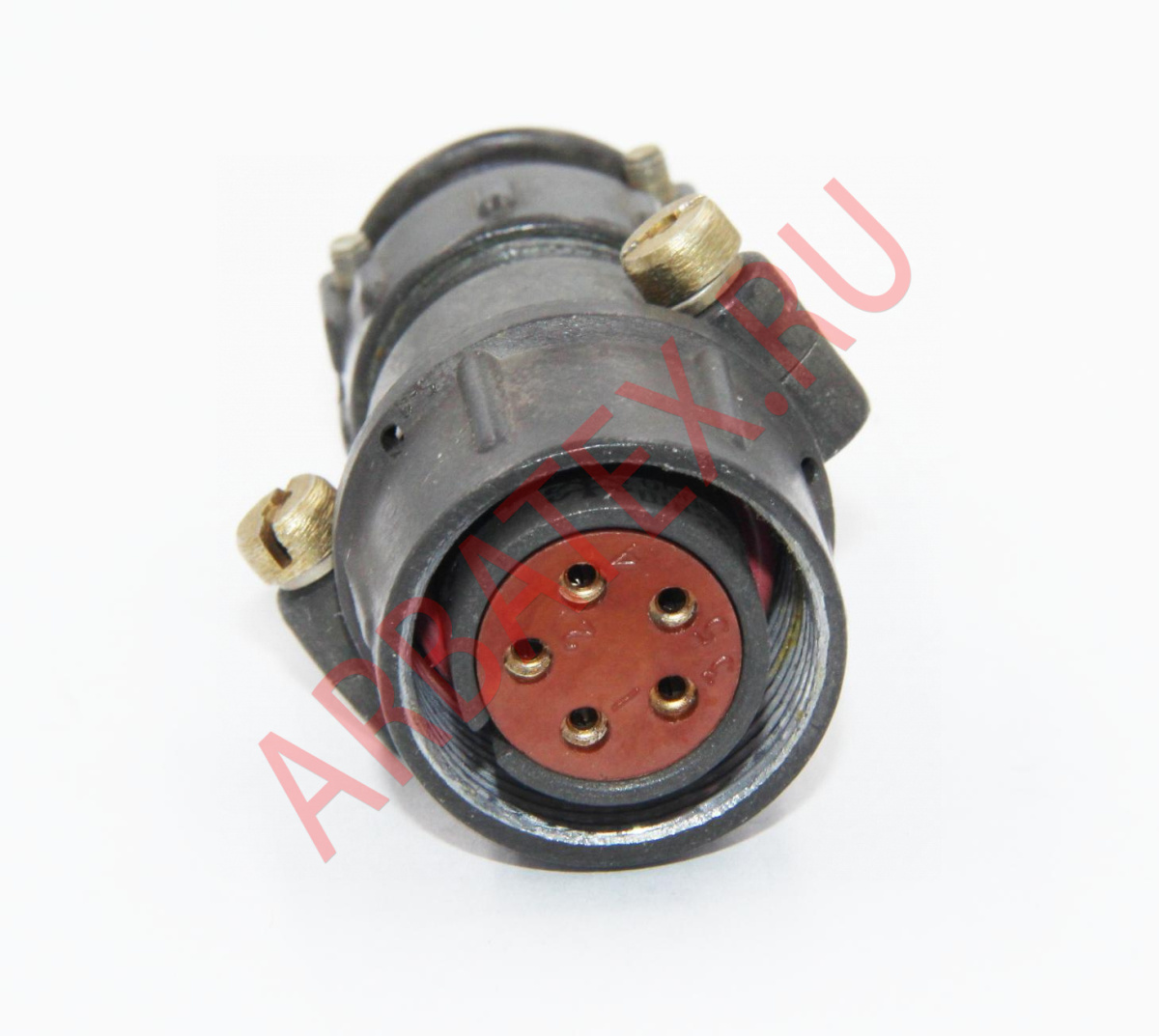

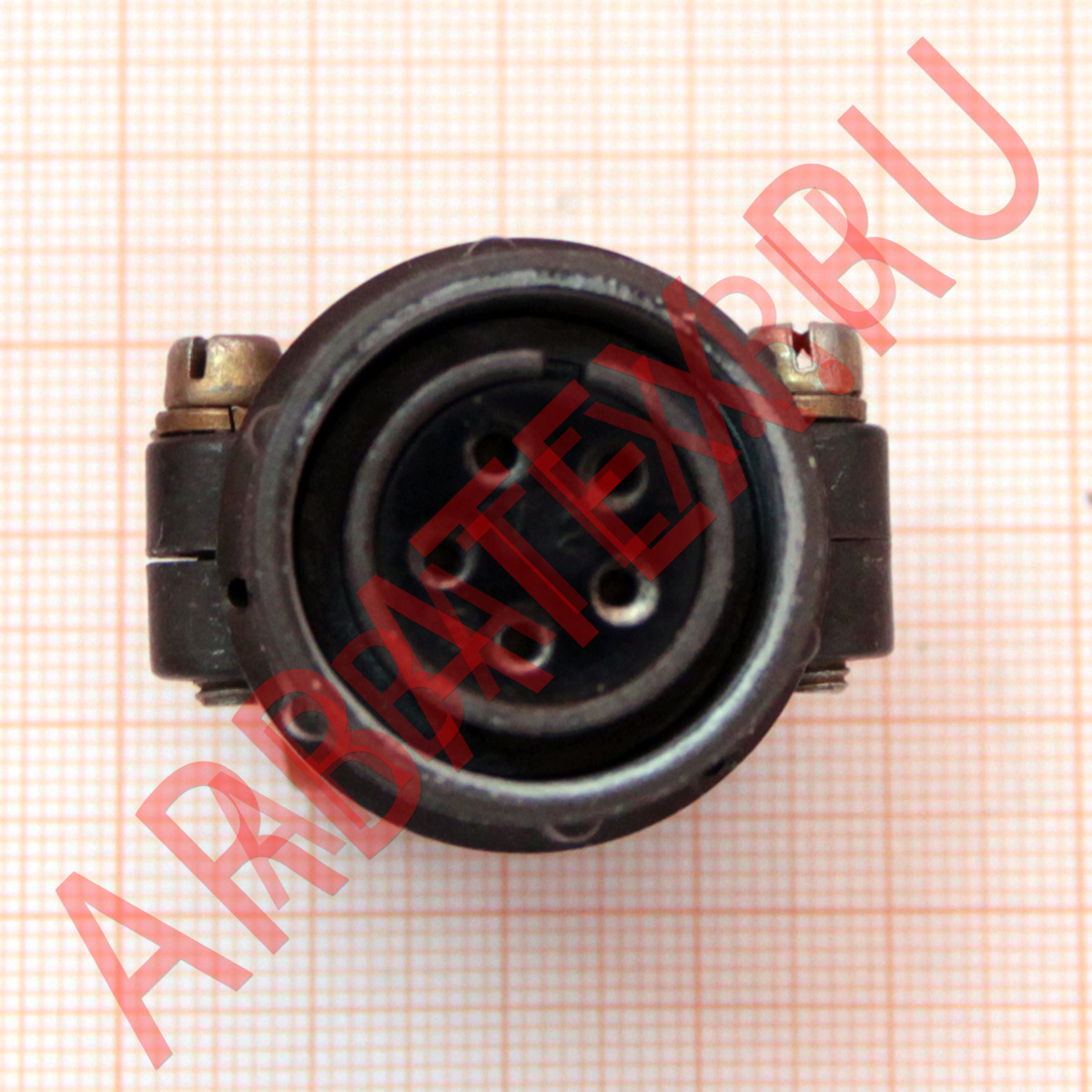

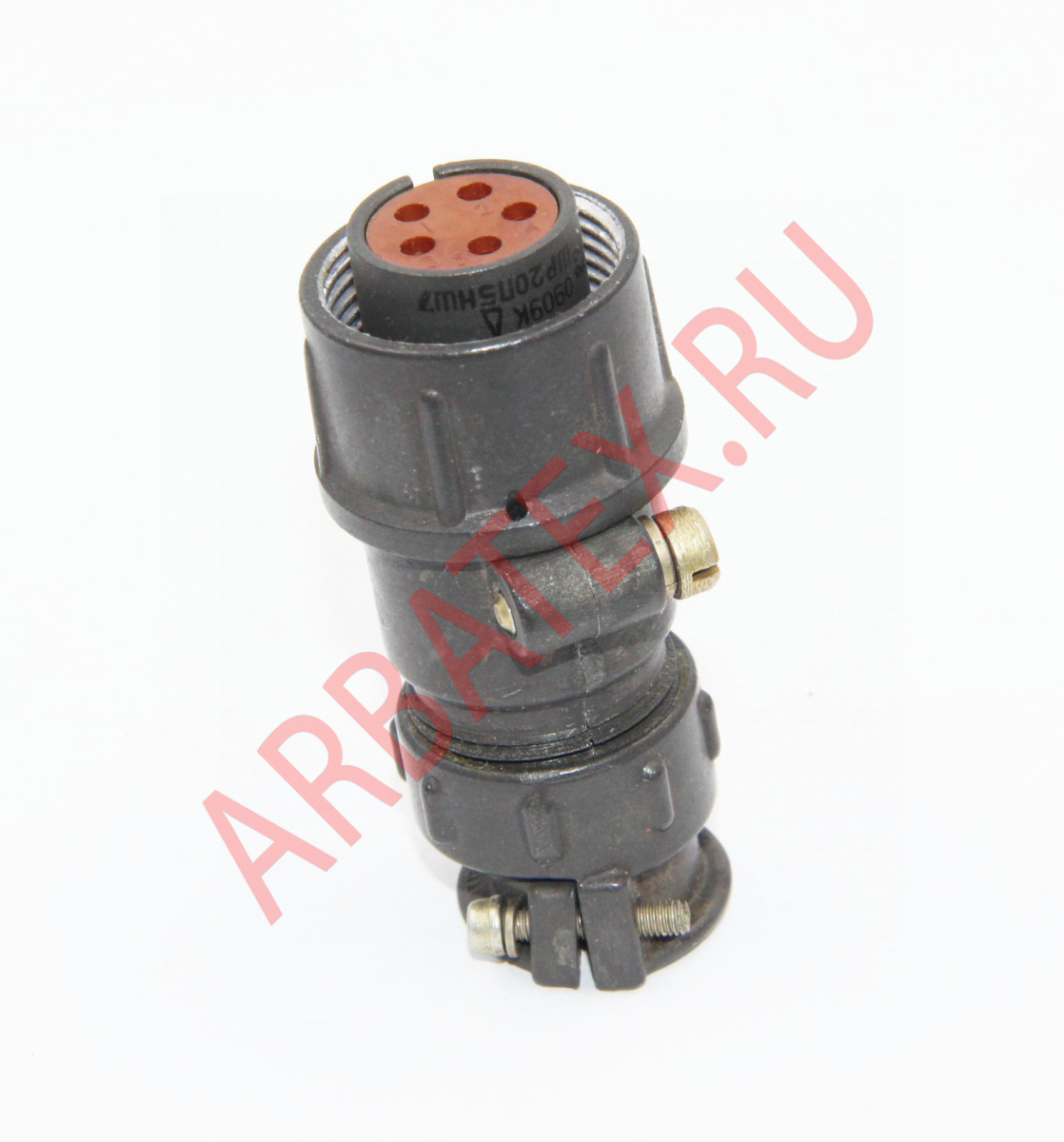

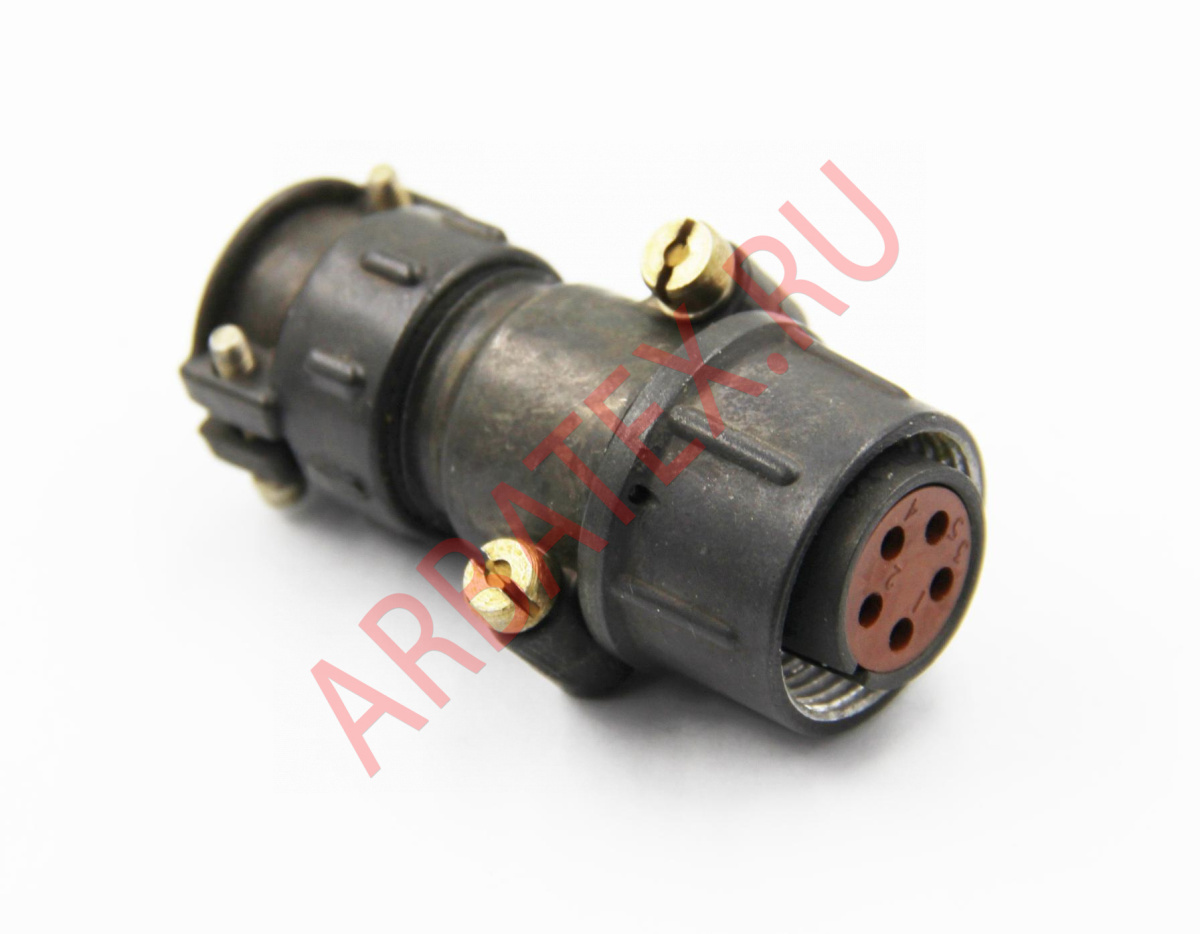

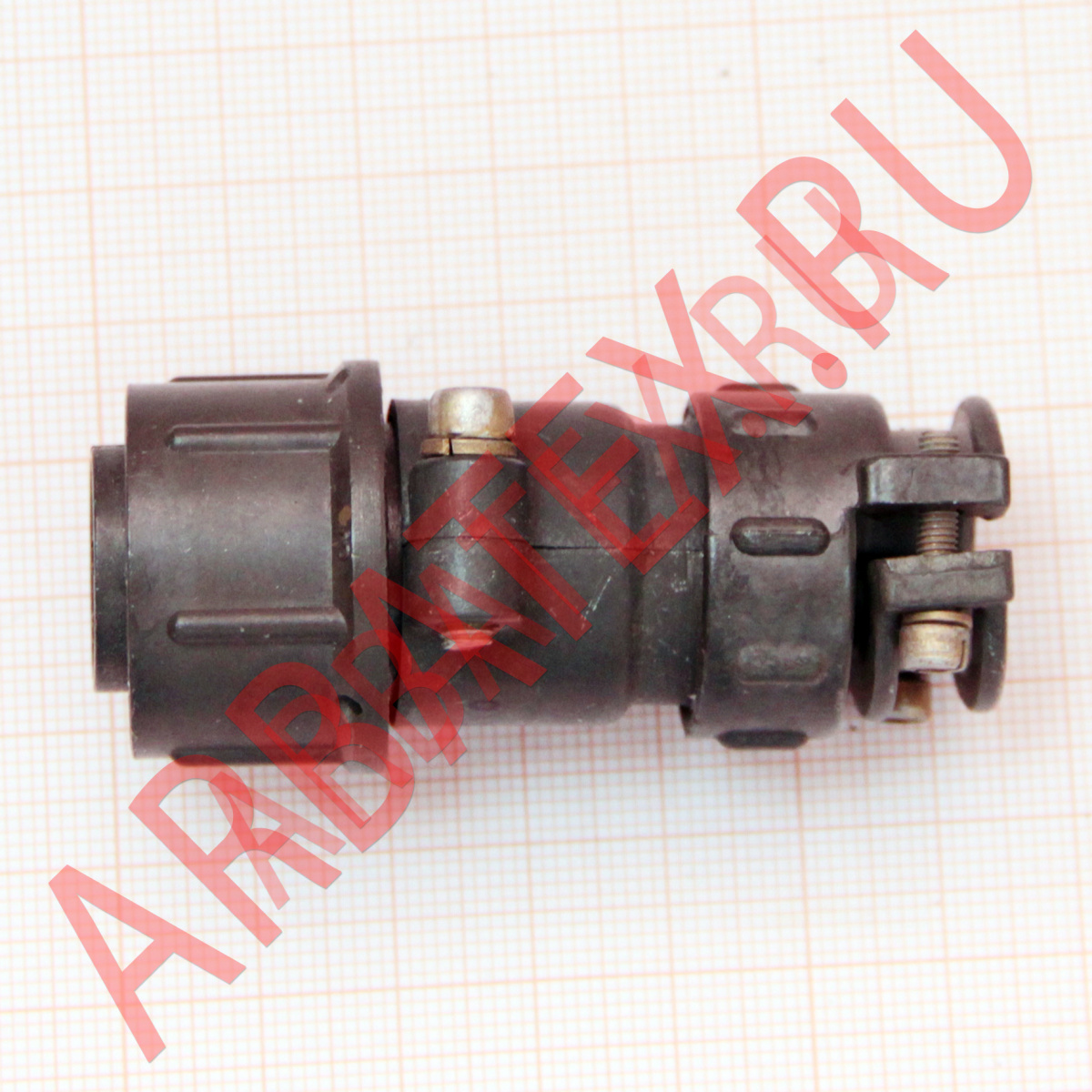

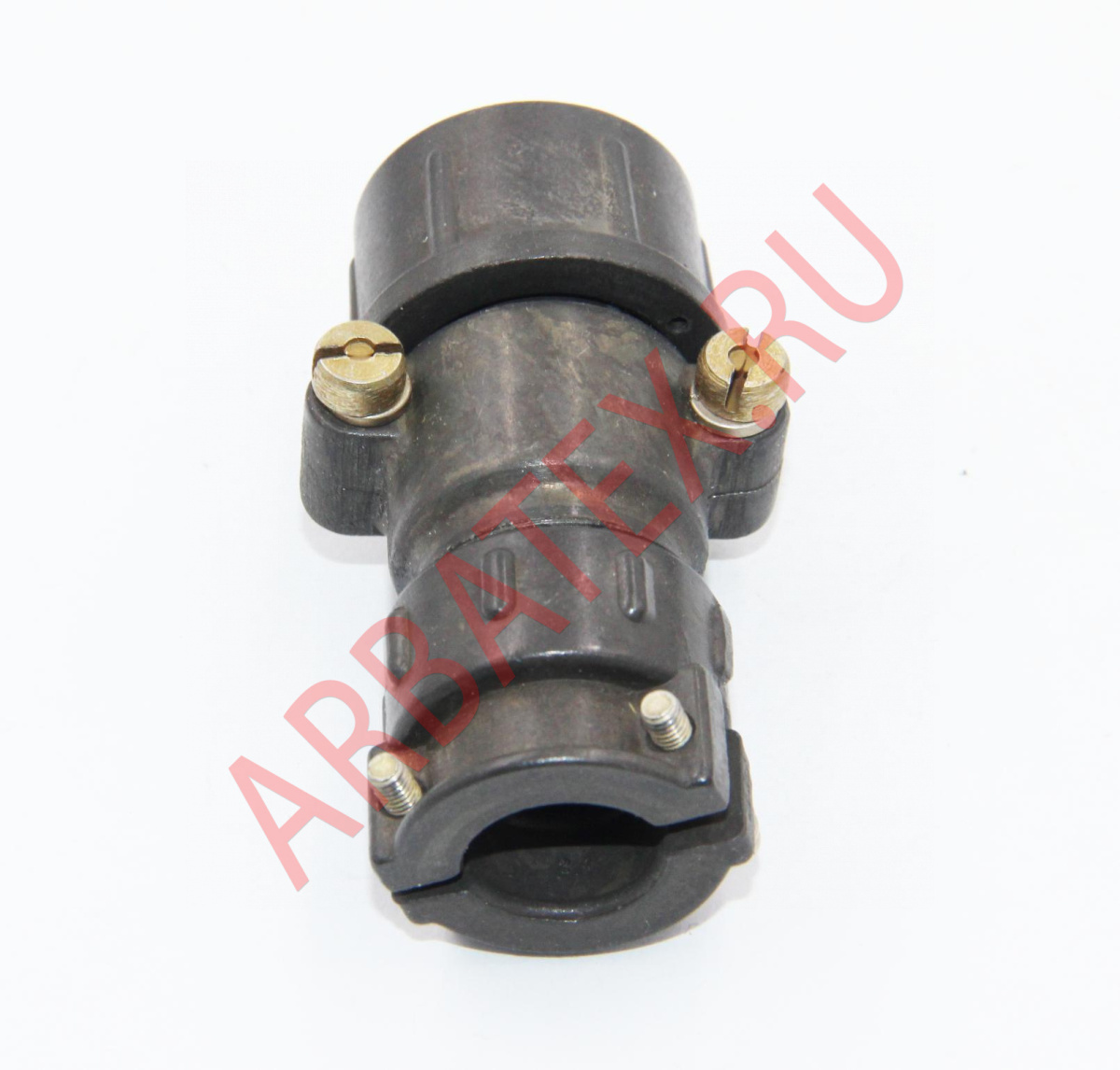

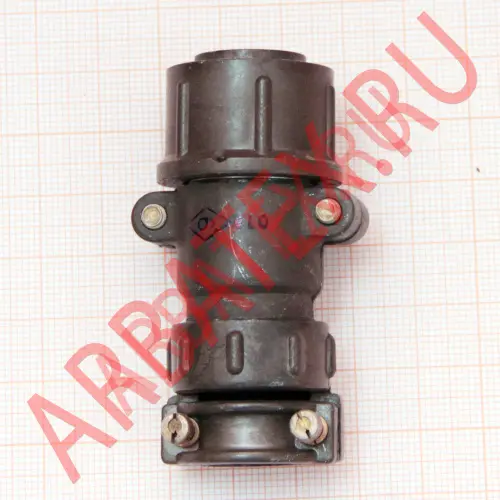

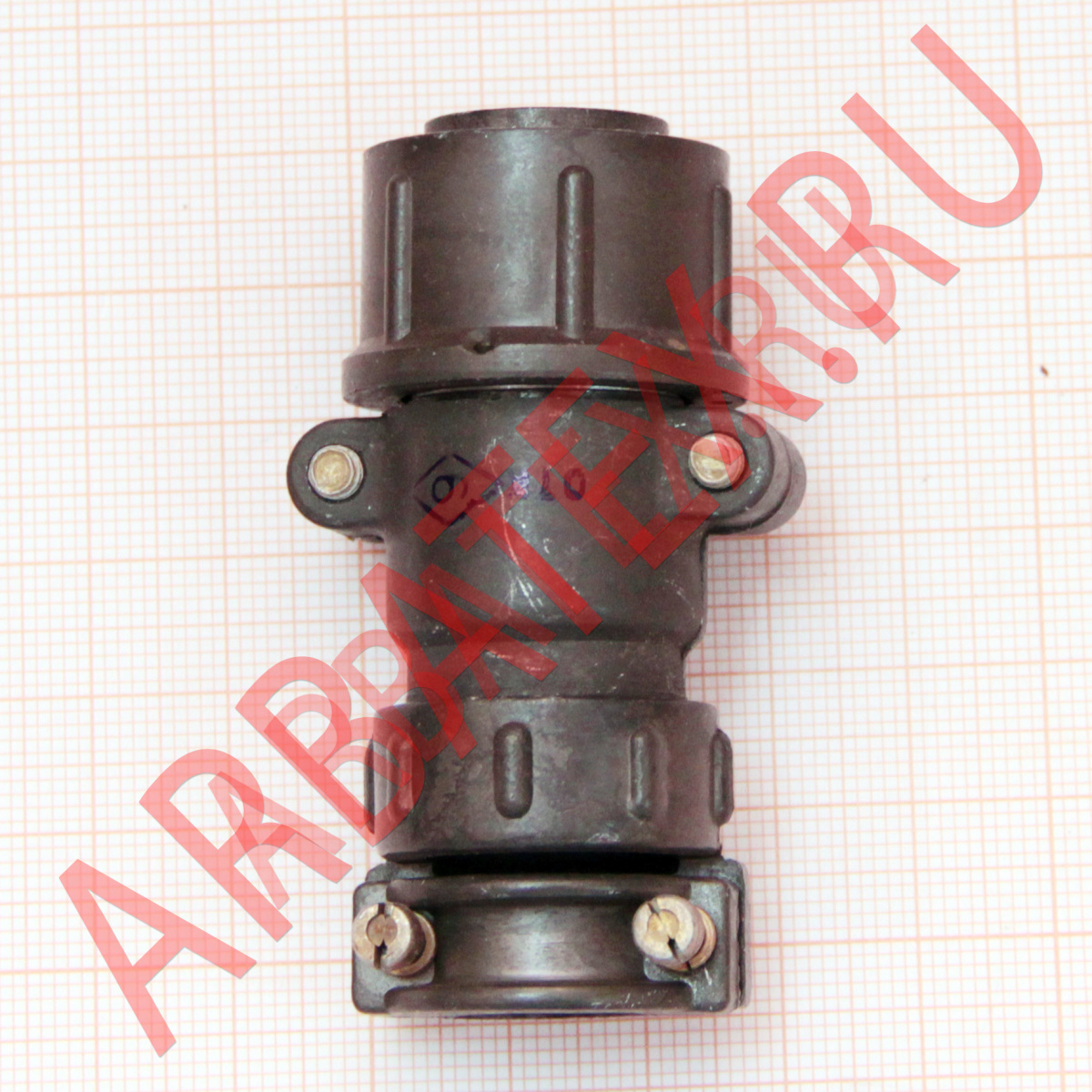

ШР20П5НШ7 розетка кабельная

ШР20П5НШ7 розетка кабельная электрическая цилиндрическая ручного соединения низкочастотная негерметичная,внутреннего объемного монтажа, применяется в радиоэлектронной и радиотехнической аппаратуре соединяют цепи с нагрузкой до 6 А на каждый и до 20 А на соединитель в целом при напряжении переменного и постоянного тока до 850 В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус.

Условные обозначения:

ШР20П5НШ7-розетка
ШР - тип соединителя- штепсельный разъем негерметичный.
20 - условный размер корпуса;
П - конструктивное исполнение: для кабельной части: П - с прямым патрубком.
5 - количество контактов.
Н - вид гайки патрубка: Н - для неэкранированного кабеля.
Ш - вид контактов: для кабельной части: Ш -  розетка, Г - вилка.
7 - обозначение сочетания контактов.

Технические характеристики:

Рабочее напряжение, не более 850 В. Максимальная токовая нагрузка на одиночный контакт, не более 6 А. Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом. Минимальный срок сохраняемости 15 лет. Температура окружающей среды от -60°С до +60°С.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка. Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения. Маркируются цифро-буквенным кодом на корпусе. Соединители ШР работоспособны при сочленении с соединителями 2РТТ по ГЕ0.364.120ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.

Категория качества: «ОТК», «ВП».
Технические условия:

- приемка «1» НКЦС.434410.111ТУ;
- приемка «5» НКЦС.434410.504ТУ.
